为了满足世纪各地不同客户不同应用的需求,我们设计了多种DOE转接件,可以把各种尺寸正方形或圆形的DOE镜片转接到1英寸的标准镜架上。在DOE的实验测试阶段,客户在购买DOE的同时可以买一个相匹配的转接件,以方便实验。DOE转接件的英文名称为DOEs adapters或DOE Mounting。
所属品牌:
应用类型:
产品型号:AD 20 T1
负责人:杜工 DOE
联系电话:13691926712
电子邮箱:duchong@welloptics.cn
匹配各种尺寸镜片的DOE转接件,实验室首选
DOE转接件介绍:

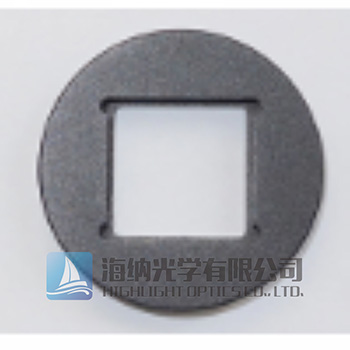

为了方便客户的实际应用,HOLO/OR为DOE和其他光学元件提供了大量转接件。DOE转接件的外形是圆形的,直接一般为1英寸,可以安装到1英寸的镜架上。转接件的中心为圆形或正方形的孔,适合装配Holoor圆形或方形的衍射光学元件DOE,还可以根据您的需求定制转接件。
适合方形DOE元件的转接件型号:
型号 |
Optic [mm] |
通光孔径mm |
转接件直径mm |
转接件厚度mm |
AD SQ06 To1 |
15x15 |
14.15x14.15 |
25.4 |
3.5 |
AD SQ05 To1 |
14.1x14.1 |
13.25x13.25 |
25.4 |
3.5 |
AD SQ07 To1 |
12.7x12.7 |
11.85x11.85 |
25.4 |
3.5 |
AD SQ04 To1 |
12x12 |
11.15x11.15 |
25.4 |
3.5 |
AD SQ03 To1 |
10x10 |
9.15x9.15 |
25.4 |
3.5 |
AD SQ02 To1 |
7.25x7.25 |
6.4x6.4 |
25.4 |
3.5 |
AD SQ01 To11mm |
5x5 |
4.15x4.15 |
11 |
3.5 |
适合圆形DOE元件的转接件型号:
型号 |
Optic [mm] |
通光孔径mm |
转接件直径mm |
转接件厚度mm |
AD 20 T1 |
20 |
17.3 |
25.4 |
9.7 |
AD 19 T1 |
19 |
16.3 |
25.4 |
9.7 |
AD 18 T1 |
18 |
15.7 |
25.4 |
9.7 |
AD 15 T1 |
15 |
12.7 |
25.4 |
9.7 |
AD 12.7 T1 |
12.7 |
12 |
25.4 |
5.8 |
AD 11 T1 |
11 |
9.1 |
25.4 |
9.7 |
