掺铒光纤放大器教学设备在业界又叫做掺铒光纤激光器教学装置,光纤放大器EDFA教学实验仪器。俄罗斯Photon TechSystem ect.(简称Phts)的激光教学设备主要用于学校类教育,比如掺铒光纤放大器原理教学仪器通过掺铒光纤放大器原理演示,帮助学生了解掺铒激光器EDFA的相关原理、相关参数等等。
所属品牌: 俄罗斯Photon TechSystem
应用类型:
产品型号:
负责人:陈工
联系电话:13418906712
电子邮箱:chenpeng@welloptics.cn
Photon
TechSystem光纤激光教育类原理组件,组件配套齐全
Photon TechSystem ect. 光纤放大器EDFA实验教学装置特点:
1)学校高校实验、学习专用
2)搭配配套产品使用,功能齐全。
3)具有推荐的光纤激光原理组件的可选附件;
Photon TechSystem ect. 掺铒光纤激光器原理演示教学仪器应用:
-高校实验学习
-光学原理验证
Phts的掺铒光纤放大器原理教学仪器可以通过掺铒光纤放大器原理演示,让学生更深入地了解掺铒激光器EDFA的相关原理、相关参数。业界称掺铒光纤放大器教学设备为掺铒光纤激光器教学装置,光纤放大器EDFA教学实验仪器、光纤放大器EDFA实验教学装置。
掺铒光纤放大器 (EDFA)原理 :通过将铒注入到纤芯中,形成一种特殊的光纤,可以在泵浦光的作用下,直接对某一波长的信号光进行放大,又叫做掺铒激光器、光纤放大器EDFA。
掺铒光纤放大器 (EDFA)的特点:
1)工作在光纤损耗最低的窗口,即1530~1565nm波段;
2)增益高。在较宽的波段内提供平坦的增益,是WDM理想的光纤放大器;
3)噪声系数低,接近量子极限。当应用于WDM系统时,各信道间的串扰极低,可级联多个放大器;
4)放大特性与系统比特率和数据格式无关;
5)放大频带宽,可同时放大多路波长信号;
6)输出功率大,对偏振不敏感;
7)结构简单,与传输光纤易耦合。
掺铒光纤放大器 (EDFA)的应用:
DMDM系统、接入网、光纤有线电视网、车用系统(雷达多路数据复用、制导、数据传输等)、光孤子通信系统等领域等等。
一、掺铒光纤放大器教学设备可以让学生可学到的部分内容:
①光放大器;
②受激发射;
③光纤激光器;
④二极管激光器的光泵浦;
⑤二极管激光器的特性;
⑥激发态的寿命

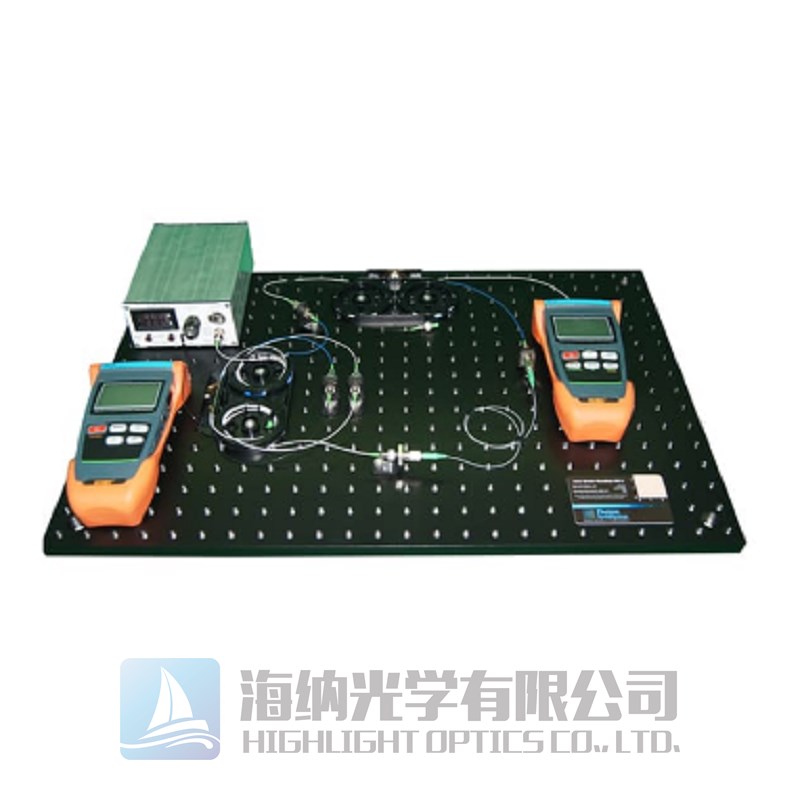

掺铒光纤激光器原理演示教学仪器包含以下组件:
1) 976 nm 激光二极管模块,带光纤输出,1 个。
2) 1550 nm 激光二极管模块,带光纤输出,1 个。
3)二极管激光控制器,2个。
4) 铝面包板(300x 450x 12.7 毫米,孔:M6),1个。
5) 保护分叉管中的掺铒有源光纤,1 m。
6) 带光纤连接器 FC / APC,5 GHz,1 个的光电探测器。
7) 光纤多路复用器 980/1550 nm,1 件。
8) 光纤连接器 FC / APC,7 个。
9) 带 FC / APC 连接器的光纤跳线,1 件。
10) 高达 300 mW 的绝缘体,1 个。
11) 用于光连接器清洁的套件。
12) 手册,1 件。
13) 带行李箱的包装,1 个。
Phts激光教学设备的可选附件:
1) 数字示波器,100 MHz,2 通道,1 台。
