俄罗斯Photon TechSystem ect.(简称Phts)生产的固体激光器教学设备又叫做固体激光教学装置、固体激光器教学实验仪器、固体激光器原理教学仪器。等等。这些激光教学设备主要用于学校类的固体激光器原理演示,通过实验帮助学生了解激光器相关原理。包括研究掺钕钇铝石榴石固体激光器泵浦过程的研究、光谱动力学特性、激光器的基本特性等,满足高校的对光学人才教育的目的。
所属品牌: 俄罗斯Photon TechSystem
应用类型:
产品型号:
负责人:陈工
联系电话:13691916712
电子邮箱:chenpeng@welloptics.cn

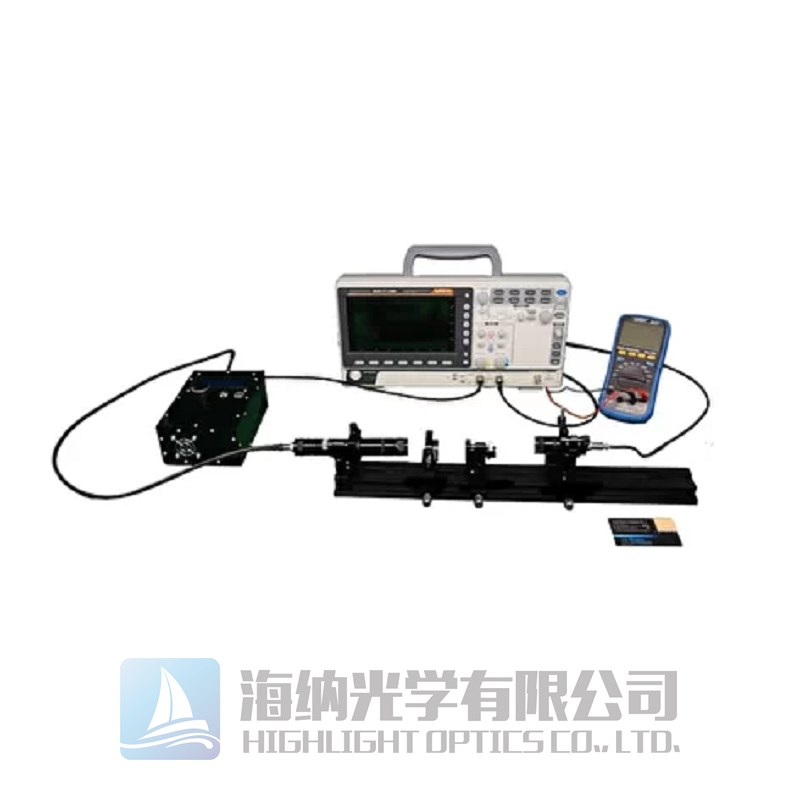

Photon TechSystem固体激光原理教学装置
Y₃Al₅O₁₂:Nd激光器组件、LiYF₄:Pr激光器组件
Photon TechSystem ect. 固体激光教学装置特点:
1)专业的固体激光器原理基础设备;
2)搭配配套产品使用,功能齐全;
3)具有推荐的激光教学设备的可选附件,助力实验及学习;
掺钕钇铝石榴石(Y₃Al₅O₁₂:Nd)固态激光器是最常见的商用激光器之一,广泛应用于工业技术、医学和科学研究,Y₃Al₅O₁₂:Nd是由一定比例的Al₂O₃、Y₂O₃、Nd₂O₃在单晶炉中进行融化,结晶成的淡紫色晶体。目前对Nd³⁺:YAG晶体的应用,远远超过其他固体工作物质,这是因为 Y₃Al₅O₁₂:Nd 晶体制成的激光器阈值低、具有优良的热学性质。
俄罗斯Photon TechSystem ect. (简称Phts)生产的固体激光教学装置主要用于固体激光器原理演示,可以学习固体激光器晶体Y₃Al₅O₁₂:Nd的物理工作原理,并设计以此为特征的实验任务导向研究,包括激光器的光泵浦。这种激光教学设备又被称为固体激光器原理演示设备、固体激光教学装置、固体激光器教学实验仪器、固体激光器原理教学仪器。
一、学生可以学的部分内容:
①获得组装和对准固态激光器的技能;
②学习如何测量激光器的基本特性:输出功率、波长、产生阈值、微分和总激光器效率。
③研究激光参数对谐振腔输出反射镜透射率的依赖性。
④实验数据分析光谐振器的理论计算参数。
⑤学习如何使用激光束可视化仪和光电探测器探测红外辐射。
6)半导体二极管功率和产生阈值的温度依赖性。
产品搭配以下组件:
1)1W 808nm二极管激光器模组(包括固定器);1个
2)二极管激光器和温度控制器;1个
3)准直透镜(包括固定器);1个
4)焦距50mm的聚焦镜(包括固定器);1个
5)YAG:Nd棒(包括固定器);1个
6)激光光束可视仪IR1-1;1个
7)50cm光学导轨;1个
8)光学导轨载体;5个
9)数字万用表OWON B41T;1个
10)光电探测器(包括固定器);1个
11)产品手册;1本
12)带行李箱的包装;1个
激光教学设备的可选附件:
1) 数字示波器,100 MHz,2 通道,1 台;
2) 使用“刀”法测量激光束直径的系统(光轨支架、刀片、平移器),1 件;
二、学生可以学的部分内容:
①研究Y₃Al₅O₁₂:Nd激光晶体的光谱动力学特性。
②目前正在研究一种记录发光衰减的技术。在808 nm激光二极管激发下,测量了Nd³⁺离子在⁴F⅔能级的寿命。利用得到的实验数据,计算自发辐射的爱因斯坦系数。
③研究了半导体激光功率和激光阈值的温度依赖性。
产品搭配以下组件:
1)1W 808nm二极管激光器模组(包括固定器);1个
2)二极管激光器和温度控制器;1个
3)准直透镜(包括固定器);1个
4)焦距50mm的聚焦镜(包括固定器);1个
5)YAG:Nd棒(包括固定器);1个
6)激光光束可视仪IR1-1;1个
7)50cm光学导轨;1个
8)光学导轨载体;8个
9)光电探测器(包括固定器);1个
10) 数字示波器,100 MHz,2 通道,1 台
11) 滤光片,1 个
12) 对准目标,2 个。
13) 光学清洁套装,1 件
14)产品手册;1本
15)带行李箱的包装;1个
三、学生可以学的部分内容:
①学习固体激光器晶体 Y3Al5O12:Nd 的物理工作原理。
②设计特征的实验任务导向研究。
③激光器的光泵浦。
④学生将获得组装和对准固态激光器的技能。
⑤学习如何测量激光器的基本特性:输出功率、波长、产生阈值、微分和总激光器效率。
⑥学生将研究激光参数对谐振腔输出反射镜透射率的依赖性。
⑦他们将能够用实验数据分析光谐振器的理论计算参数。
⑧学生还将学习如何使用激光束可视化仪和光电探测器探测红外辐射。
产品搭配以下组件:
1)1W 808nm二极管激光器模组(包括固定器);1个
2)二极管激光器和温度控制器;1个
3)准直透镜(包括固定器);1个
4)焦距50mm的聚焦镜(包括固定器);1个
5)输入激光反射镜(包括固定器),ROC平面;1个
6)YAG:Nd棒(包括固定器);1个
7)输出激光反射镜(包括固定架)(ROC=100mm)
6)激光光束可视仪IR1-1;1个
7)50cm光学导轨;1个
8)光学导轨载体;8个
9)光电探测器(包括固定器);1个
10) 数字示波器,100 MHz,2 通道,1 台
11) 滤光片,1 个
12) 对准目标,2 个。
13) 光学清洁套装,1 件
14)产品手册;1本
15)带行李箱的包装;1个
四、学生可以学的部分内容:
①学生将获得组装和对准 640 nm LiYF4:Pr 固态激光器的技能。
②他们还将学习如何测量激光器的基本特性:输出功率、波长、产生阈值、微分和总激光器效率。
③学生将研究激光参数对谐振腔输出反射镜透射率的依赖性。
④他们将能够用实验数据分析光谐振器的理论计算参数。
⑤学生还将学习如何使用激光束可视化仪和光电探测器探测辐射。
产品搭配以下组件:
1) 445 nm 激光二极管模块 445 nm 功率 1W 的二极管激光器,1 个。
2)二极管激光器和温度控制器,1个。
3) 准直透镜(包括固定器);1个
4) 焦距50mm的聚焦镜(包括固定器);1个
5)输入激光反射镜(包括固定器),ROC平面;1个
6) LiYF4:Pr 棒,1 个。
7) 输出激光反射镜(包括固定架)(ROC=100mm)
8) 滤光片,1 个。
9) 50 cm光学导轨 ,1 个。
10) 光学导轨载体,9 个。
11) 对准红色二极管激光器(包括固定架),1 件。
12)数字万用表OWON B41T,1个。
13) 光电探测器(包括固定架),1 个。
14) 对准目标,2 个。
15) 光学清洁套装,1 件。
16) 产品手册,1 件。
17) 带行李箱的包装,1 件
激光教学设备的可选附件:
1) 数字示波器,100 MHz,2 通道,1 台。
2) 不同透射率(T(@640nm)= 1%, 1.5%, 2.5%)的输出球面镜组。
3) 使用“刀”法测量激光束直径的系统(光轨托架、刀片、平移器),1 件。
Photon TechSystem ect.固体激光器教学实验仪器应用:
-高校实验学习
-光学原理验证
