扩束镜波前校正器

扩束镜波前校正器

可调角度的WaveAdapt扩束镜又叫做扩束镜波前校正器,扩束镜准直器,波前校正器,可调扩束准直器,扩束镜准直器,波前校正准直器,Asphericon准直器,Asphericon扩束镜,准直镜波前校正器,或Asphericon波前校正器等等。德国Asphericon GmbH的扩束镜准直器是一种自适应光学波前校正器,可调整光束扩束后的角度,当搭配Asphericon的扩束器使用时完美兼容,可轻松集成到任何光学系统中,简化了系统的复杂度。

所属品牌: 德国Asphericon

应用类型: 高端激光加工

产品型号:WAM25-100-D

负责人:刘东豪 激光器
联系电话:18926463275 电子邮箱:dhliu@welloptics.cn

规格书下载 添加到询价单


Asphericon扩束镜波前校正器光谱范围:500~1600nm,高损伤阈值



Asphericon自适应光学波前校正器特点:

-自适应光学波前校正器,可搭配扩束器完美使用

-光谱范围:500~1600nm

-高损伤阈值

- Asphericon GmbH的产品匹配实用度高

-

Asphericon波前光束准直器应用:

-衍射光学系统中,作为自适应光学波前校正器,可搭配扩束器完美使用

-准直系统光路,调整扩束后的角度






Asphericon GmbH可调角度的扩束镜是一个自适应光学波前校正器,可搭配扩束器完美使用。如果一个特定的光学系统需要在与其设计波长不同的情况下使用,这会扭曲波前并产生会聚或发散的输出光束。 Asphericon波前光束准直器完美解决了这个问题,且可形成质量好的准直光束。这种Asphericon可调角度的扩束镜又叫做扩束镜波前校正器扩束镜准直器波前校正器可调扩束准直器扩束镜准直器可调角度的扩束镜波前校正准直器Asphericon准直器Asphericon扩束镜准直镜波前校正器自适应光学波前校正器Asphericon波前校正器等等。模组使用的测试效果如下图:




如上图所示,图(1)表示使用由三个780nm扩束镜组成的M = 8光学系统,(RMS = 0.042λ)组成的级联系统进行的测量效果图;图(2)表示使用850nm的非设计波长经过780nm的普通扩束镜后,散焦为2.9λPVRMS=0.78λ)的系统进行的测量效果图;图(3)表示使用850nm的非设计波长经过780nm的普通扩束镜后,再搭配一个准直镜波前校正器,系统的效果会很好,波前误差控制在RMS = 0.024λ的水平。


Asphericon扩束镜波前校正器使用案例如下:



上面图(1)为780nm的光波长经过780nm的扩束器后,被准直放大;图(2)为850nm的光波长经过780nm的扩束器后,得到一个发散的光线(非准直出射);图(3)表示当850nm的光波长经过780nm的扩束器后是发散的,但如果在后面接一个780nm的扩束镜准直器,则可以校正角度。需要注意的是,只要入射波长在700-1050范围内,都可以通过准直镜波前校正器来校准,这大大方便调试过程和系统成本。而Asphericon的四款产品:WAM25-100-D-A-532WAM25-100-D-B-632WAM25-100-D-B-780WAM25-100-D-C-1064,完美覆盖500-1600nm的波长覆盖范围。

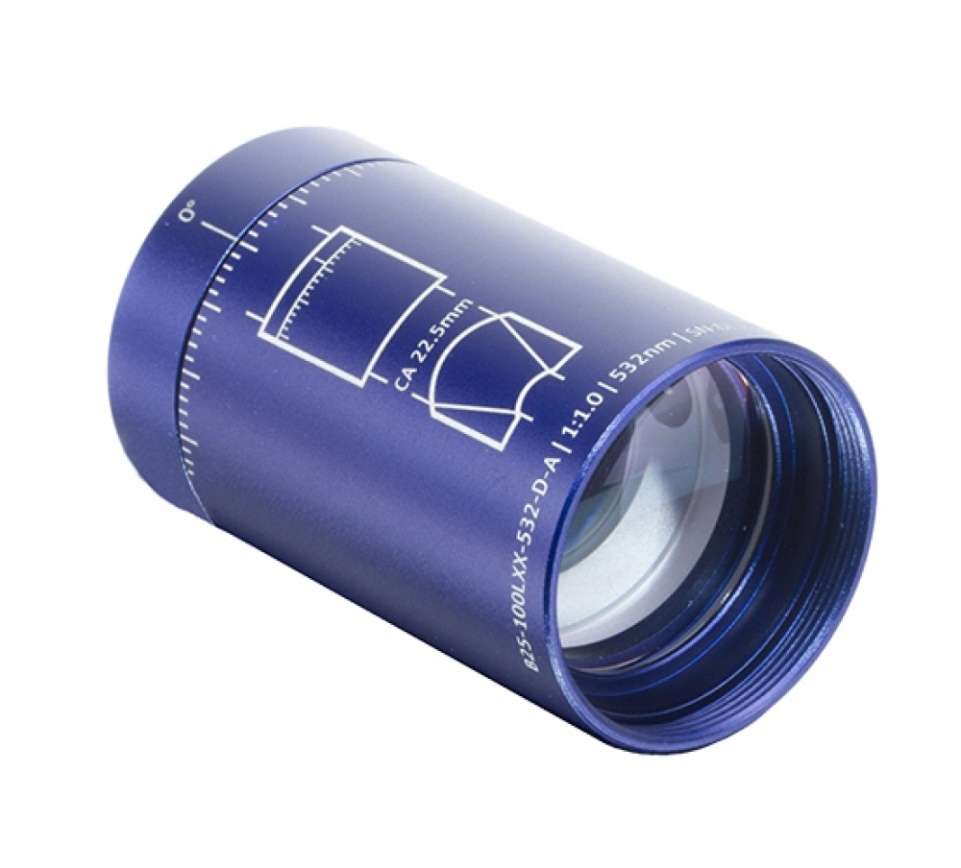

Asphericon扩束镜准直器实物图如下:



Asphericon GmbH的WaveAdapt品牌自适应光学波前校正器涵盖从 500 nm 1600 nm 的整个光谱范围,调整发散并校正波前偏差,同时保持光束发散角度最高1 mrad。对于非球面的每个扩束镜,可选择具有四种设计波长 532 nm632 nm780 nm 1064 nm 的合适发散适配器。由于采用公制细螺纹,可轻松集成到任何光学系统中,并与多达五个额外的 BeamTuning 元件(Asphericon GmbH的产品)搭配使用。通过补偿波前误差, WaveAdapt自适应光学波前校正器可以达到衍射极限,同时具有合适的放大倍数。

目前主要运用于各种自适应光学系统之中的元件是变形镜(变形反射镜),由电压控制独立的控制器,改变波面的面形,校正波前像差。限于其结构形式,只能通过反射光的形式改变相位,调整光的发散特性。因此,其系统一般不易集成;而波前光束准直器长度只有49.5-51.1mm,是属于透射式模组,可以搭配扩束器使用,易于集成,具有结构优势。尺寸图如下:



目前国内很少有此种类型的产品,其应用场景备受看好。



Asphericon准直镜波前校正器规格

型号

WAM25-100-D-A-532

WAM25-100-D-B-632

WAM25-100-D-B-780

WAM25-100-D-C-1064

设计波长(nm

532

632

780

1064

波长范围(nm

500-620

600-760

700-1050

1000-1600

长度(mm

49.5-51.1

直径

30(-0.05-0.1

螺纹(mm

M28×0.75

扩大倍数

1

输入尺寸(mm

22.5

输出尺寸(mm

22.5

损伤阈值

12J/cm², 100Hz, 6ns, 532nm

RoHS合规
