Pranalytica高功率量子级联激光器

Pranalytica高功率量子级联激光器

美国Pranalytica是用于工业和国防市场的量子级联激光器(QCL)和QCL系统的主要制造商,波长4.6um(可定制高达12um),可选择连续或脉冲输出,具备较高的可靠性和电源的防护措施,且输出受衍射极限影响,几乎准直输出。且具有功率高、可调谐频率的特点。其中1101-46-EGC具备连续输出、可调波长、可调频率的作用。

所属品牌: 美国Pranalytica

应用类型:

产品型号:1101-46-HP系列

负责人:刘东豪 激光器
联系电话:18926463275 电子邮箱:dhliu@welloptics.cn

规格书下载 添加到询价单

Pranalytica高功率量子级联激光器4.6um,高功率,连续或脉冲输出,可调频率





Pranalytica高功率量子级联激光器特点:

-4.6um(可定制高达12µm波长)

-高功率输出:0.75-4W

-可调重复频率

-1101-46-EGC为可调波长高功率量子级联激光器

-输出光束几乎准直

-输出光束受衍射限制影响



美国Pranalytica是用于工业和国防市场的量子级联激光器(QCL)QCL系统的主要制造商,可根据严格的客户规格定制激光系统特性。业界也称这种Pranalytica高功率连续输出量子级联激光器又叫做Pranalytica高功率量子级联激光器、量子级联激光器、Pranalytica高功率中红外量子级联激光器、Pranalytica中红外量子级联激光器、Pranalytica高功率中红外激光器、高功率可调频率量子级联激光器、可调频率量子级联激光器等等;

对于大多数应用,光功率和效率是主要的两个品质因数。Pranalytica使用其独特的专有QCL设计,专门针对高功率、高效率操作。激光器设计是在1000万美元的DARPA计划下开发的,该计划完全致力于QCL性能改进。Pranalytica还使用其专有的封装和热管理解决方案来充分提取可用的设备性能,并提供特性良好且可靠的高功率产品,这些产品可以轻松集成到现有的光学系统中。

1101-46-CW-XXXX连续输出、可调频率的级联量子级联激光器的热电冷却器和准直光学器件位于密封封装中,在实际环境中无故障运行。输出功率根据型号分为四种:

1101-46-CW-750>0.75W

1101-46-CW-1000>1.0W

1101-46-CW-1500>1.5W

1101-46-CW-2000>2.0W

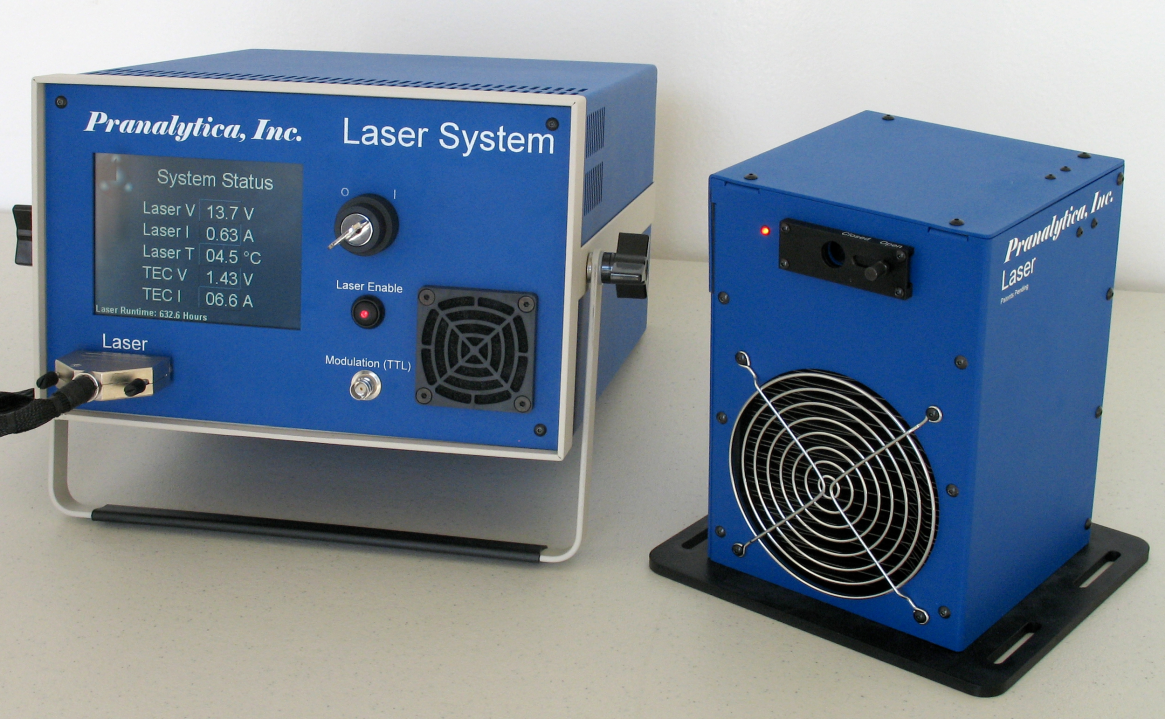

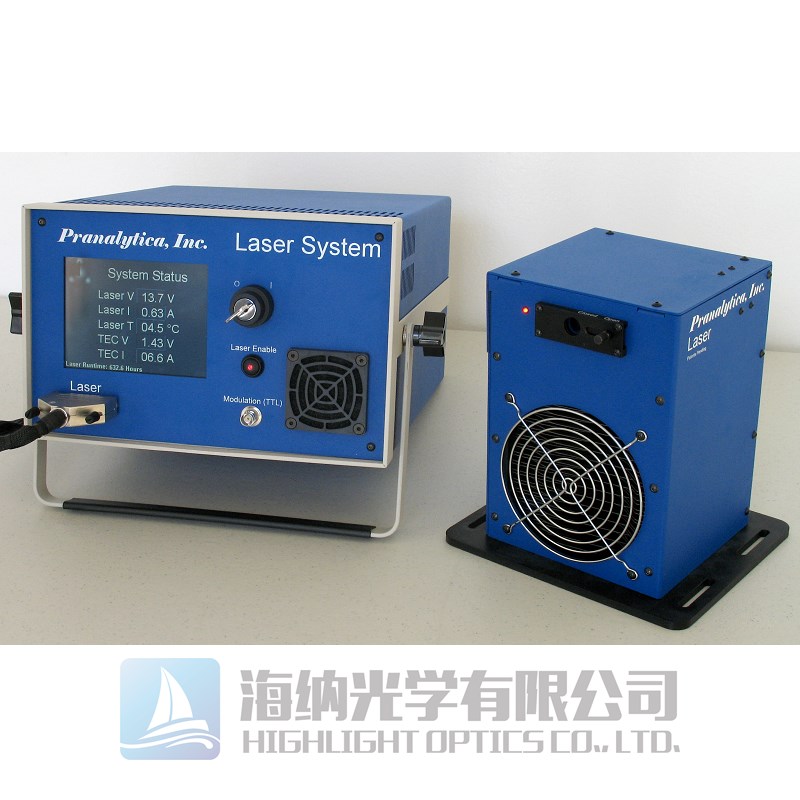

Pranalytica高功率中红外量子级联激光器支持连续工作模式、较高的可靠性、支持重复频率调制及电源保护,体积小便于集成,脉宽为50-500ns(可由客户指定)。实物图如下:

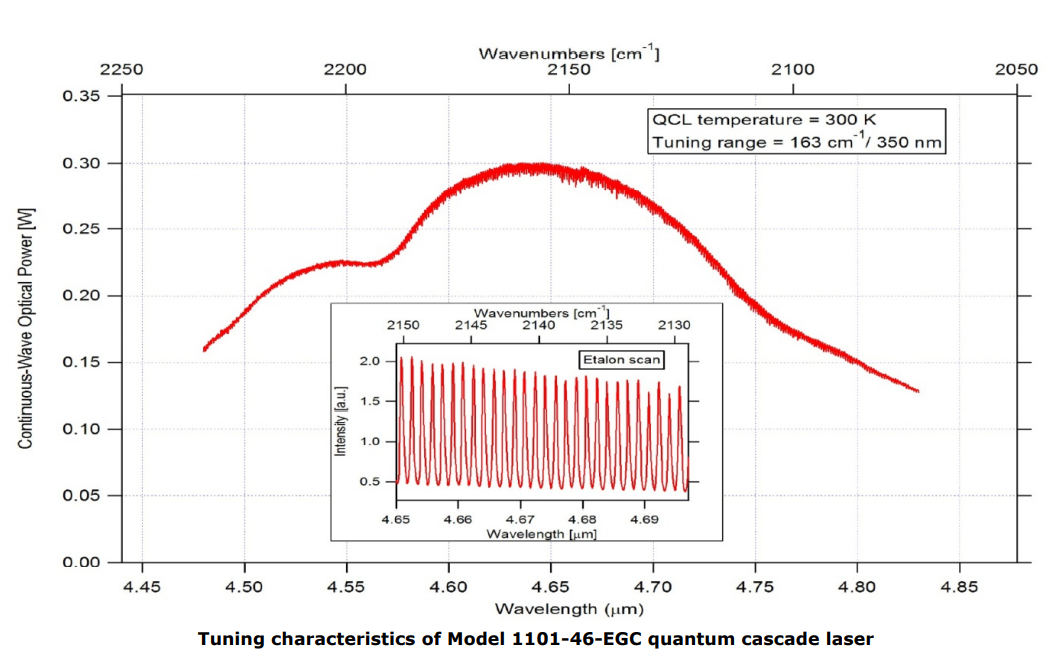

1101-46-EGC是一种外光栅腔CW/RT高功率QCL系统,也是一种波长可调的外光栅腔量子级联激光器,其热电冷却器和准直光学器件位于密封的激光头中,可在实际中无故障运行环境。在整个调谐范围内单频可调功率≥200mW;调谐范围中心的最大功率>300mW。调谐特性如下图:

Pranalytica中红外量子级联激光器支持连续工作模式、支持重复频率调制及电源保护。使用专有算法,提供所有必要的内部信号以精确设置和维持所需的波长,波长选择的前面板控制(可选择通过USB进行波长选择的计算机控制)。实物图如下:


1101-46-HP-XXXX脉冲输出级联量子激光器可作为一个完整的系统提供,包括激光头及其匹配的电源组成,该系统的标准版本由量子级联激光器及其准直光学器件组成,位于密封包装中,可在恶劣的物理环境中无故障运行,搭配有适当的电子设备,以约4mm直径准直光束出射。输出功率根据型号分为三种:

1101-46-HP-1000>1.0W

1101-46-HP-2000>2.0W

1101-46-HP-4000>4.0W

对于特殊应用,该系统可提供(可选额外费用)带有外部卡口安装红外扩束镜,将光束投射到千米距离,其可选的卡口式安装座可以匹配客户特定应用的其他镜头。

1101-46-HP-XXXX脉冲输出的高功率中红外量子级联激光器支持脉冲工作模式、较高的可靠性、支持内部和外部触发选项,体积小便于集成,脉宽为50-500ns(可由客户指定),脉冲上升/下降时间:<5ns。实物图如下:





Pranalytica高功率中红外量子级联激光器规格

品名

Pranalytica高功率量子级联激光器

型号

1101-46-CW-XXXX连续输出、可调频率

1101-46-EGC连续输出、可调波长、可调频率

1101-46-HP-XXXX脉冲输出

工作方式

在室温下使用激光头进行CW操作

在室温下使用激光头进行CW操作

激光头在室温下进行脉冲操作

操作模式

以用户指定的3个离散频率内部触发;
与外部提供的脉冲序列同步;

/

以用户指定的3个离散频率内部触发;
与外部提供的脉冲序列同步;

波长

4.6µm(可定制高达12µm波长)

4.6um

4.6µm(可定制高达12µm波长)

其他特点

通过对输入连接器(前面板)应用TTL调制,1kHz-100kHz

使用专有算法,提供所有必要的内部信号以精确设置和维持所需的波长

波长选择的前面板控制

可选择通过USB进行波长选择的计算机控制;

输出线宽:在CW模式下操作时<40MHz

脉冲上升/下降时间:<5ns

最大脉冲重复频率:1MHz

工作温度<45

可选修改允许连接外部光束扩展红外透镜组件,用于在千米距离上投射激光辐射。

脉宽

50-500ns(可由客户指定)

/

50-500ns(可由客户指定)

带宽

150nm

使用超过±150nm的外部光栅控制驱动进行粗调(~4.6µm为中心)

频率控制优于40MHz的微调

以宽带功率为中心~4.6µm;光谱宽度~150nm

输出功率

1101-46-CW-750>0.75W
1101-46-CW-1000>1.0W
1101-46-CW-1500>1.5W
1101-46-CW-2000>2.0W

在整个调谐范围内单频可调功率≥200mW

调谐范围中心的最大功率>300mW

1101-46-HP-1000>1.0W
1101-46-HP-2000>2.0W
1101-46-HP-4000>4.0W

输出光束

几乎准直

输出光束质量

受衍射限制影响

连续工作

1101-46-EGC型通过向输入连接器(前面板)施加+5VDC以真正的CW模式运行

/

可靠性

>3000h,无功率衰减

/

>3000h,无功率衰减

激光器

为量子级联激光器提供必要的激光器驱动电流(出厂调整以提供指定的激光器输出功率)

热电冷却器

为相关的热电冷却器提供必要的驱动电流(工厂调整以在最佳工作点提供所需的冷却)

调制

前面板输入连接器,1kHz-100kHz调制(3dB带宽,TTL输入),受电源限制;

量子级联激光器可以使用特殊电源以高达1GHz的速率进行调制。

内部脉冲:可在3个指定的步骤中进行调整;提供同步输出;
外部脉冲:与外部确定的脉冲序列同步(TTL,最大速率从单脉冲到1MHz

保护

激光电源配备多级保护,确保QCL无故障运行;
电源有5秒的启动延迟时间;
激光由单独的开关激活;

/

激光器尺寸

13×17×15cm(不含可选的外部镜头)

25×17×35cm

13×17×15cm(不含可选外置镜头)

电源尺寸

28×18×37cm

激光器重量

1.9kg

10kg

1.9kg(不含可选的外置镜头)

电源重量

10kg

7.3kg

功率要求

110/220V4A(最大)

可选修改可用于从具有较低功耗的单个28VDC电源运行

110/220V3A(最大)

可以修改为使用28V的单直流电源运行,功耗稍低


Pranalytica高功率量子级联激光器应用:

-光谱学

-生物检测

-环境监测

-自由空间光通信

-定向红外对抗

-安全领域
