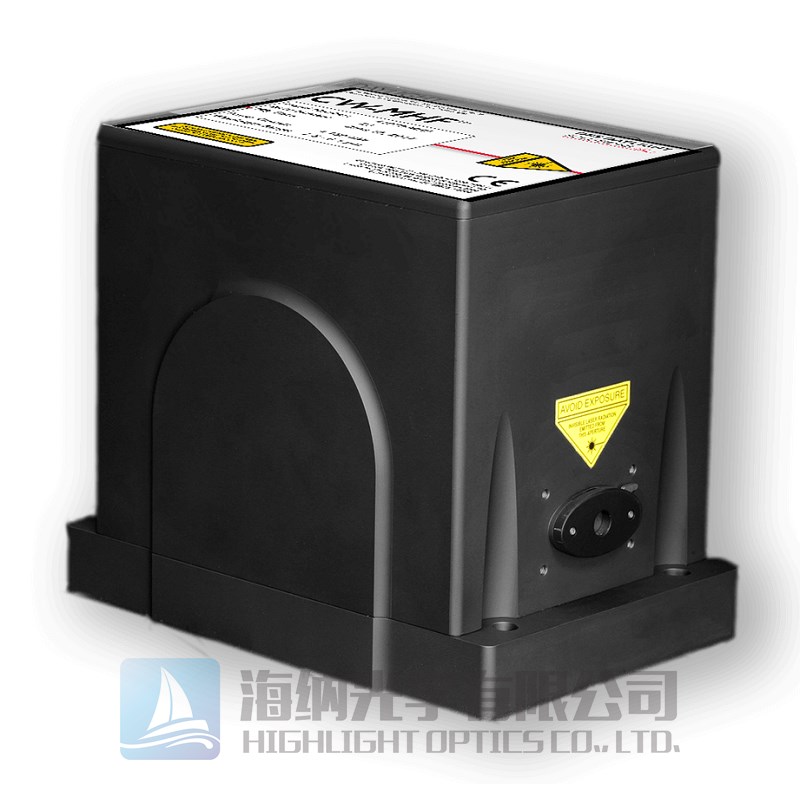

CW-MHF无跳变量子级联激光器

CW-MHF无跳变量子级联激光器

美国Daylight Solutions生产的CW-MHF无跳变量子级联激光器,平均功率>70mW,重复频率是>0.02cm-¹(200kHz)。可满足高光谱分辨率、相位连续调谐以跳过谱线,成像效果极佳。CW-MHF中红外量子级联激光器波长范围在4-11um,调谐范围>30-100cm-¹,单向波长精度为±0.5cm-¹。工作模式为连续激光输出。

所属品牌: 美国Daylight Solutions

应用类型:

产品型号:CW-MHF

负责人:刘东豪 激光器
联系电话:18926463275 电子邮箱:dhliu@welloptics.cn

规格书下载 添加到询价单



CW-MHF超连续中红外量子级联激光器4-11um,无跳变,光束发散角<4mrad@4µm,高重频



超连续中红外量子级联激光器特点:

-波长可用性:4-11µm

-MHF调谐范围:≥30100cm-1(典型值,取决于型号)

-连续波功率>70mW(典型值)*

-线宽(FWHM<5MHz(10ms)<10MHz(1s)

-波长精度±0.5cm-1(±15GHz),单向

-超静音,RIN低至-140dBc/Hz,可实现更高SNR的光谱

-优秀的TEM00光束质量,低光束指向

-所有系统都包含SideKick™控制器、GUISDK

-专有HFQD™电路可保护您的芯片


无跳变调谐宽带量子级联激光器应用:

-环境监测

-围栏线监控

-燃烧诊断

-TIC、VOCGHG和爆炸物检测

-过程控制

-纳米级成像

-呼吸生物标志物检测

-化学和生物制剂传感

-红外传感器开发





美国Daylight Solutions生产的CW-MHF无跳变量子级联激光器的波长范围在4-11um,调谐范围>30-100cm-¹,单向波长精度为±0.5cm-¹。窄线宽操作和MHF调谐是都可以达到较高的标准。可满足高光谱分辨率、相位连续调谐以跳过谱线,成像效果极佳。

工作模式为连续激光输出。平均功率>70mW,重复频率是>0.02cm-¹(200kHz)。这种CW-MHF无跳变量子级联激光器也叫作CW-MHF量子级联激光器CW-MHF量子级联激光器超连续中红外量子级联激光器CW-MHF中红外激光器CW-MHF中红外量子级联激光器Daylight Solutions无跳变调谐宽带量子级联激光器无跳变调谐宽带量子级联激光器等等。

CW-MHF超连续谱激光器在业内独一无二,可提供≤5MHz(超过100ms)的开环线宽,并将MHF调谐至>30cm-¹,通常达到>100cm-¹。美国Daylight Solutions公司凭借其多年的精密工程和制造经验,将CW-MHF宽带激光器通过高度稳定的激光腔实现了这种性能。这种激光腔运用有限元分析的技术,目的在于降低对声扰动的敏感性。这意味着可以用在各种对敏感波长的测试应用方面。

CW-MHF激光器还包括两种调制波长的方法:通过PZT调制或电流调制。这种宽MHF调谐、窄线宽操作和调制能力的独特组合可实现高分辨率光谱,也可实现锁定波长的作用。

Daylight Solutions无跳变调谐宽带量子级联激光器最重要的特征是无跳变,那么什么是无跳变呢?只有当两个调谐元件(光栅和腔长)完全同步工作时,外腔激光器才会在没有跳模的情况下进行调谐。随着激光调谐,腔长的变化必须与光栅滤波器功能精确匹配。我们的原理是通过放置光栅枢轴点可以满足这个条件,而达到无调模调谐的效果。但放置元件需要高度精确的工程和严格的组装才能够完成,只有Daylight Solutions掌握了工程,在中红外激光器的系统上建立这样精细的光力学模型。

且新型CW-MHF中红外量子级联激光器已经过完全重新设计,可提高稳定性和多功能性。通过对调谐元件振动模式进行有限元分析(FEA),设计出的腔体对声学扰动和振动具有很强的抵抗力。这种Daylight Solutions量子级联激光器的新设计允许更窄的开环线宽(在100毫秒积分时间内小于5MHz),并减少单波长和扫描时的抖动。


CW-MHF中红外激光器规格

分类

CW-MHF™中红外无跳变调谐量子级联激光器

平均功率

调谐曲线峰值>70mW(典型)

调谐范围

>30-100cm-¹

波长

4~11um

最大调谐速度(步进)

<3s(扫描30cm-¹

波长精度

±0.5cm-¹单向

平均功率稳定性

<1%rms(>5mins)

空间模式

TEM00(标称)

光束发散度

<4mrad@4µm(全角,1/e²强度宽度)

光束指向稳定性

<1mrad(每100-¹可调谐)

光斑尺寸

束腰:<2.5毫米(1/e2强度半径)

束腰位置

30~50cm(典型)

偏振态

线性、垂直、>100:1

线宽

<5MHz(>100ms)<10MHz(>1s)

重复率

电流调制:>0.02cm-¹,200Hz~500kHz;

1MHz带宽

触发(扫描)

可编程的单向和双向调查扫描。
开始、停止、步进、暂停、自动/手动扫描

外部控制接口

USB2.0,以太网(10/100

温度范围

15-30°C

冷却

水冷

尺寸

Head:17.2x11.1x14.6cm
