德国的InfraTec公司,专注传感器的研究生产。开发了类型多样,产品质量出色的InfraTec热释电红外探测器。主要用于生产各种用于高精度的气体分析,高性能的火情、火焰探测器。InfraTec热释电探测器采用模块化结构设计,设计多种标准型号,能够提供适应各种应用的最优化解决方案。在所有的产品中,您也可找到增强型单通道探测器,双通道,三通道或者四通道的红外探测器,低麦克风振动噪声的探测器,集成了运算放大器的探测器,以及基于MEOEMS技术的可调波长的探测器等等。
所属品牌: 德国InfraTec
应用类型:
产品型号:LIE-200,LIE-202,LIE-216,LIE-316,LME-302

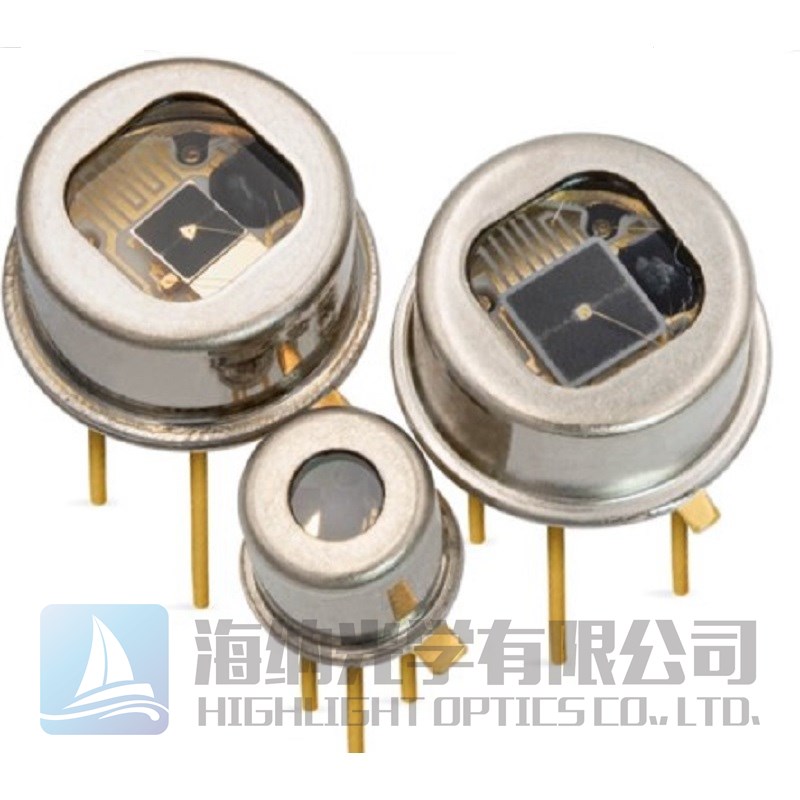

InfraTec,高性能,低噪声2到14µm热释电探测器
德国的InfraTec公司,专注热释电红外传感器的研究生产。开发了类型多样,产品质量出色的InfraTec热释电红外探测器。主要用于生产各种用于高精度的气体分析探测器,高性能的火情、火焰探测器。InfraTec红外探测器采用模块化结构设计,设计多种标准型号,能够提供适应各种应用的最优化解决方案。在所有的产品中,您也可找到增强型单通道探测器,双通道,三通道或者四通道的红外探测器,低麦克风振动噪声的探测器,集成了运算放大器的探测器,以及基于MEOEMS技术的可调波长的探测器等等。
热释电探测器工作原理
由于InfraTec红外探测器的热释电晶体的单极轴特性,固其特有非对称性。随着温度的变化产生极化,即所谓的热释电效应,目前广泛用于传感器技术。热释电晶体需要制备的非常薄,并且在垂直于极轴的方向上镀上电极。在上层电极上还需要加吸收层(黑化层)。当这一吸收层接触到红外辐射后,热释电红外传感器的热释电芯片被加热并且产生表面电极。如果辐射量中断,则会产生一个与极化方向相反的电荷。然而此类电荷非常小,所以在被晶体内部电阻中和之前,需由超低噪声和超低漏电流的场效应管(JFET)或者运算放大器(OpAmp)将电荷转换成信号电压。热释电探测器即使在4K赫兹的时候也能表现出很高的信噪比。例如,在傅里叶红外光谱仪中,热电堆只能在几个赫兹下表现较好的信号。
InfraTec红外热释电探测器优势特点
-对2到14µm的电磁辐射探测灵敏
-具有非常高的居里温度620 °C
-很小的温度系数以及长时间的信号稳定性
-低麦克风效应
InfraTec红外热释电探测器是对红外光灵敏的光电部件,通常用于探测2 到14µm间的电磁辐射。热释电探测器作为热学探测器的一种,不同于半导体探测器(如InGaAs, PbS, PbSe),InfraTec红外探测器有一层高转化率的黑化吸收层,并且有非常宽的光谱响应范围,以及平均的灵敏度。在室温下,低于3微米的光谱范围,半导体探测器才比热释电探测器有更高的探测率。红外热释电传感器往往更受用户青睐。
热电堆探测器也可以使用在室温下,用于长波红外,InfraTec公司的热释电探测器比它有更快的响应,在没有信号放大的情况下就有更高的信号电压。热释电探测器最优的使用条件是2.5 到25微米,调制频率在0.5 到400Hz。
InfraTec热释电红外探测器使用了特殊的黑化吸收涂层,能够使用在非常广的光谱范围,并且具有长期稳定性。能够用于UV辐射的吸收(例如,193nm),也可以用于THz辐射的吸收,比如100微米到1mm。InfraTec公司的热释电红外探测器的接收芯片是单晶的钽酸锂。因为其具有非常高的居里温度620 °C,可以保证很小的温度系数以及长时间的信号稳定性。
除了热释电红外传感器的热释电芯片外,热释电红外探测器也包括了光学和微机械的组件。配备有双通道和四通道的分光探测器,集成CMOS放大器,是具有热学、电学和光学组件一体的微系统。
热释电是压电晶体子群的一个特征,所以热释电材料都具有压电特性。空气和固体振动对其有影响,通常称为麦克风效应。InfraTec红外传感器的热释电芯片有取得专利的降低麦克风效应技术。所以在很多探测器中我们加入了这一设计,使得这一效应产生的干扰噪声达到探测器基体噪声相等的级别。红外热释电传感器也因此展现出来一定的竞争力。
InfraTec红外热释电探测器应用
用于气体传感技术的热释电探测器
许多化学合成物由于分子构成形式不同,在红外区间内会有基本振动模式,并且吸收特征红外辐射。所以这种化合物会有特殊的吸收光谱。

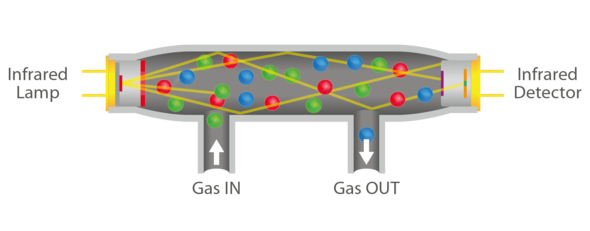

气体分析探测器比如NDIR(非分光红外)气体分析仪,包括电子部件和机械部件,例如调制红外光源,气室和一个热释电探测器。最终信号值是由气体浓度体现出来的信号电压计算而来的。InfraTec红外传感器可以提供大量的红外窄带滤光片(NBP),能满足大部分的红外吸收特征气体的测量。滤光片是封装在热释电探测器内部的,可以简化气体传感器的开发过程。
火焰传感技术用的热释电探测器
在火焰传感技术中,火焰探测器中的热释电探测器可以探测到燃烧气体,液体和固体发出的辐射,并且通过红外光谱的特征曲线来辨别出他们。典型的有机物燃烧光谱,例如木头,天然气,油或者塑料都可以被检测出。利用两个不同的特征通道可以避免由于太阳光,或者其他光亮物(例如电弧等)的错误报警:
特征的火焰(对比与太阳光辐射)特征闪烁频率在1-5Hz。
碳氢物质燃烧的火焰会产生CO和CO2等气体。他们的红外特征光谱在4.0到4.8微米之间。如果需要得到非常大的信号,可以用宽的红外滤光片作为InfraTec红外探测器的窗口,其同时包括CO和CO2的吸收峰。
部分标准型号热释电探测器规格
这里找到所有InfraTec红外热释电传感器的标准产品,用于气体分析,火焰探测和辐射量热。TO18或者TO39填充氮气密闭封装。
-TO18和TO39封装
-电压模式或电流模式
-信号处理方式:JFET或运算放大器
-可选热补偿模式
-可选低麦克风效应,特殊芯片设计
型号 |
管壳 |
通道 |
通光孔 |
频率 |
信号处理方式 |
热补偿 |
低麦克风效应 |
探测率 |
LIE-200 |
TO18 |
1 |
ø 2.3 |
电流模式 |
结型场效应管 |
无 |
无 |
0.55 |
LIE-202 |
TO18 |
1 |
ø 2.3 |
电压模式 |
结型场效应管 |
无 |
无 |
4.0 |
LIE-216 |
TO18 |
1 |
ø 2.3 |
电压模式 |
结型场效应管 |
有 |
无 |
3.0 |
LIE-316 |
TO39 |
1 |
5.0 x 5.0 |
电压模式 |
结型场效应管 |
有 |
无 |
4.0 |
LME-302 |
TO39 |
1 |
5.0 x 5.0 |
电压模式 |
结型场效应管 |
无 |
有 |
6.0 |
LME-316 |
TO39 |
1 |
5.0 x 5.0 |
电压模式 |
结型场效应管 |
有 |
有 |
4.0 |
LME-335 |
TO39 |
1 |
5.0 x 5.0 |
电流模式 |
运算放大器 |
有 |
有 |
6.0 |
LME-336 |
TO39 |
1 |
5.0 x 5.0 |
电流模式 |
运算放大器 |
有 |
有 |
4.0 |
LME-351 |
TO39 |
1 |
5.0 x 5.0 |
电流模式 |
运算放大器 |
无 |
有 |
1.8 |
LME-352 |
TO39 |
1 |
5.0 x 5.0 |
电流模式 |
运算放大器 |
无 |
有 |
1.5 |
LME-501 |
TO39 |
1 |
5.0 x 5.0 |
电流模式 |
无 |
无 |
有 |
|
LME-551 |
TO39 |
1 |
5.0 x 5.0 |
电流模式 |
运算放大器 |
无 |
有 |
2.5 |
以LIE-200型号为例简单介绍以下标准型号的规格特点:

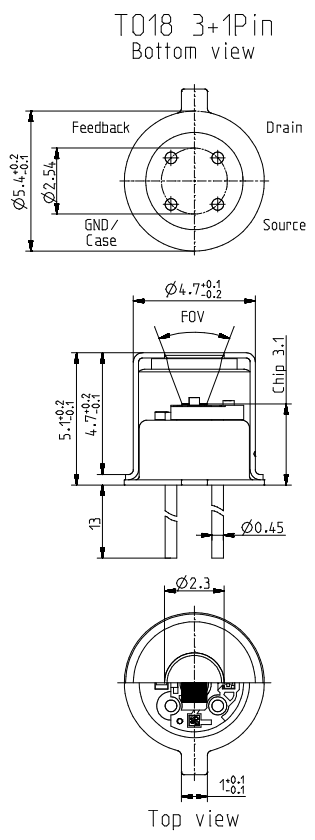

LIE-200红外探测器工程图

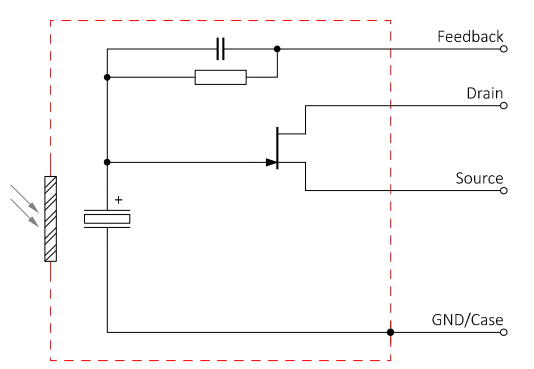

LIE-200红外传感器引脚配置

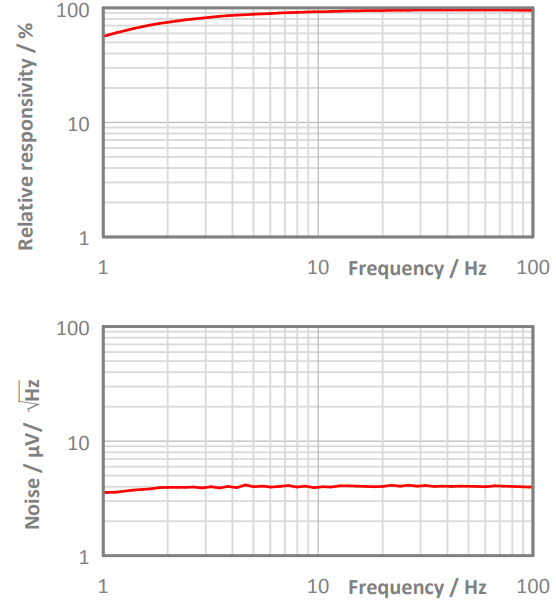

LIE-200热释电探测器频率响应
LIE-200

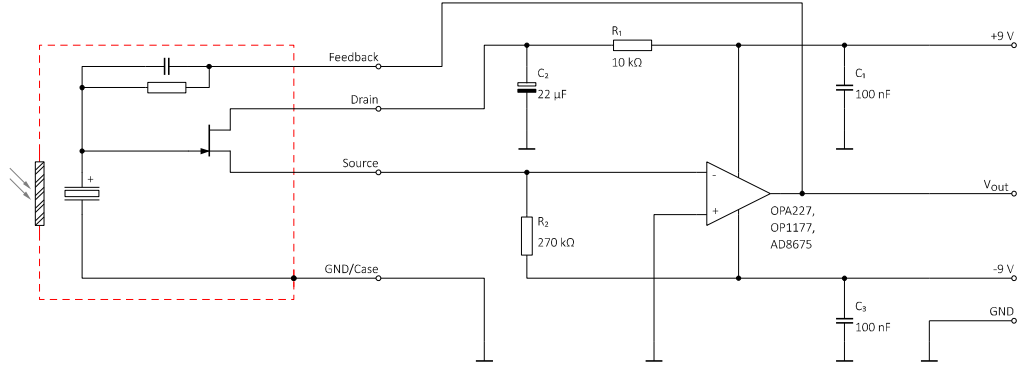

InfraTec红外热释电探测器测试电路
LIE-200 InfraTec红外热释电探测器参数表
参数 |
数值类型 |
数值 |
通光孔径 |
nom |
ø 2.3 mm |
元件尺寸/类型 |
nom |
1.4 × 1.0 mm² ,涂覆黑色转化层的钽酸锂芯片 |
热时间常数(热响应时间) |
typ |
150 ms |
反馈电阻 |
nom |
1 GΩ ±10 % |
反馈电容 |
nom |
470 fF ±100 fF |
极性 |
nom |
正红外辐射通量变化引起的负电平信号 |
电压响应(rms){500K,10Hz,25℃,无滤光片和窗口} |
min |
1400 V/W |
噪声密度(rms){10Hz,BW 1Hz,25℃} |
max |
5.0 µV/√Hz |
探测能力{500K,10Hz,1Hz,25℃,无滤光片和窗口} |
typ |
5.5E+07 cm√Hz/W |
补偿电压 |
nom |
-0.4 ... -1.5 V |
漏源电压 |
max |
18 V |
工作/存储温度 |
nom |
-25 ... +85 °C |
红外滤光片 |
|
所有InfraTec窗口和滤光片都可用(KBr除外和CsI)。可以根据要求定制滤光片。 |
滤光片尺寸 |
nom |
矩形窗片: (2.70 × 2.70) mm +0/-0.05 mm 圆形窗片: ø3.3 mm ±0.1 mm 标准厚度: 0.50 mm +0.2/-0.1 mm |
视场角 |
min |
CaF2 or BaF2; 0.4 mm 厚: 40° 硅衬底; 0.5 mm 厚: 45° |
