UPOLabs公司生产的HDSLM45R为一款所有产品中像素尺寸较小的反射式液晶空间光调制器。像素尺寸仅有4.5um,填充率大于91%。分辨率也是较优的有1080p的分辨率。有振幅和相位型两种型号可以满足您不同的调制需求。此外这款SLM最大的特点是120Hz的RGB帧率,作为一款高速的彩色空间光调制器,是全息应用的最佳拍档。
所属品牌: 海纳光学 Highlightoptics
应用类型:
产品型号:HDSLM45R
负责人:陈工 激光器及附件
联系电话:13418906712
电子邮箱:chenpeng@welloptics.cn
450nm-700nm,像素大小4.5um,120Hz帧率RGB调制显示

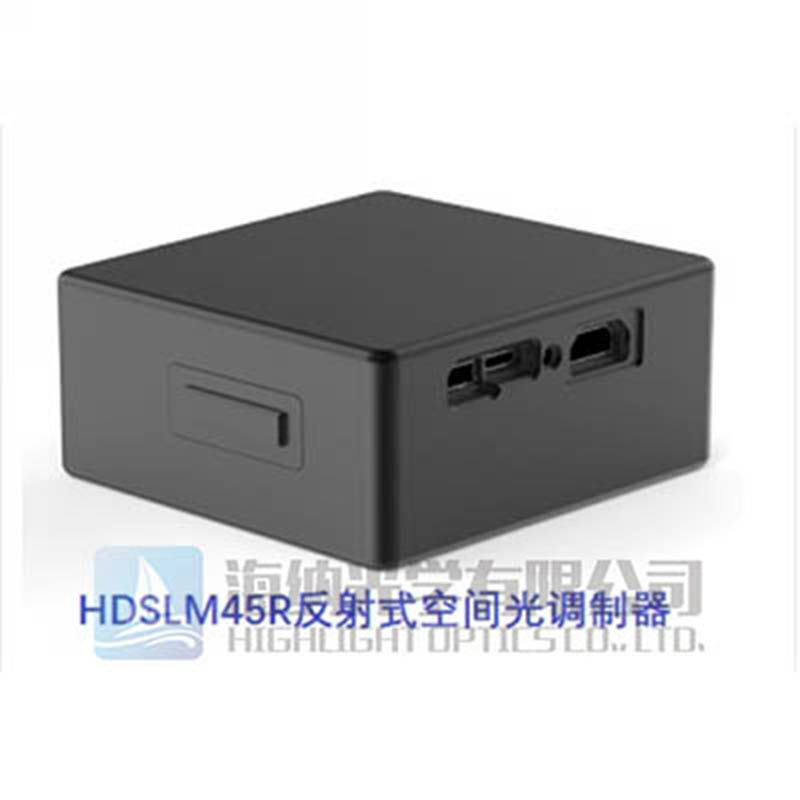

HDSLM45R反射式彩色空间光调制器
HDSLM45R是一款拥有反射型以及振幅型两种子型号的小像素尺寸产品。振幅型型号是HDSLM45RA和纯相位型号是HDSLM45R。其像素大小为4.5um,并且分辨率可以达到1080p。填充率很高>91%,足以满足各种型号的要求。与其他的型号对比,HDSLM45R还有一个更大的优势就是RGB帧率可高达120Hz,是一款彩色空间光调制器,故而它比较好的全息应用的选择。其调制波长范围是400-700nm,可以调制可见光波长范围。
RGB空间光调制器应用指南
在需要快速刷新、大信息容量的场景HDSLM45R是一款比较有优势的RGB空间光调制器,如相位结构光照明、数字全息再现等,特别是全息AR成像领域设计的RGB触发信号使得用户可以直接控制RGB激光器联动;与此同时,该设备也支持开发全息AR、激光调控、多光谱成像等领域的应用。
HDSLM45R的产品规格列表:
参数 |
参数值 |
分辨率 |
1920*1080 0.39英寸对角线 |
像素大小 |
4.5um 间距0.23um |
填充率 |
>90% |
DIE区域 |
13.93mm x 9.062mm |
数据输入 |
1080P@120Hz (HDMI) 请注意显卡支持该分辨率输出,配HDMI1.4数据线 |
相位深度 |
≥2π @700nm |
响应时间 |
<3ms |
反射率 |
>70%(550nm光源测试) |
对比度) |
2500:1 (25°C Typ.) |
供电 |
DC 5V 2A 配电源适配器,Ctype接口 |
配套软件版本
-UPOLabs SLM应用软件免费版本(版本迭代更新较快,请以实际最新版本为准);
-MagicHolo Vortex Beam System 漩涡光束专用版(付费版本)
-MagciHolo CGH System 数字全息实验系统(付费版本)
-MagciHolo RGB Holograph System 彩色全息实验系统(付费版本)
HDSLM45R是一款分辨率为1920*1080 大小的空间光反射型调制器,是一款主动式的光学仪器,其在各种产品中算得上是像素大小很小的的调制器,仅为4.5um,比HDSLM80R的像素尺寸8um小了大概一倍。填充率高于90%能够很好的调制相位和振幅。DIE区域大小为13.93mm x 9.062mm 。在700nm 时,相位深度大于2π。是一款应用于全息应用的好产品。
